CAXA工艺图表官方版下载 2021 最新版

CAXA工艺图表2021最新版本是一款专为制造业工艺设计人员打造的计算机辅助工艺设计软件，它集成了强大的绘图工具与工艺卡片编辑功能，能够帮助用户高效完成工艺规程编制、工艺卡片设计及工艺数据管理等工作。该软件界面友好、操作便捷，支持多种格式文件的导入导出，广泛应用于机械、电子、航空等领域，是提升工艺设计效率与质量的专业选择。

CAXA工艺图表2021最新版本有哪些新增功能？

1. 新增智能工艺卡片模板库，内置数百种常用工艺卡片模板，用户可直接调用或自定义修改。

2. 优化了工艺路线编辑功能，支持拖拽式操作，可快速调整工序顺序。

3. 增加了工艺数据统计与分析模块，可自动生成工时、材料等统计报表。

4. 提升了与CAXA其他产品（如电子图板、3D实体设计）的数据兼容性，实现无缝协同。

5. 改进了打印输出功能，支持批量打印、预览和导出PDF格式。

6. 增强了安全保护机制，支持文件加密和权限管理，保障工艺数据安全。

CAXA工艺图表2021最新版本如何安装？

1. 从官方网站或正规下载站获取CAXA工艺图表2021最新版本安装包，建议选择与操作系统位数（32位/64位）匹配的版本。

2. 双击运行安装程序，弹出安装向导后点击“下一步”。

3. 阅读并同意软件许可协议，选择安装路径（默认路径为C盘，可点击“更改”自定义）。

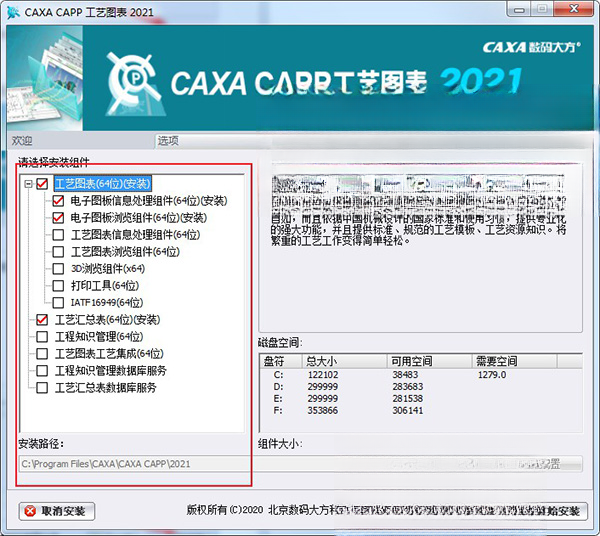

4. 选择安装组件，建议勾选“典型安装”以安装全部功能，点击“下一步”。

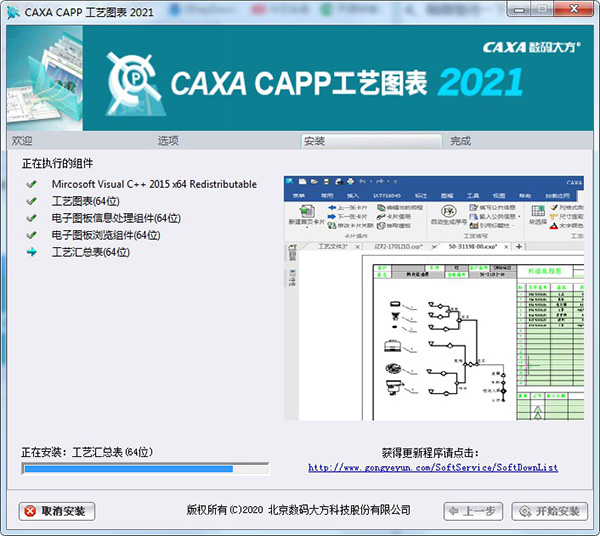

5. 点击“安装”按钮，等待进度条走完，安装过程中请勿关闭电脑或中断程序。

6. 安装完成后，点击“完成”退出向导，双击桌面生成的快捷方式即可启动软件。

7. 首次启动时，若提示激活或注册，请按照提示输入序列号或选择试用模式。

CAXA工艺图表2021最新版本支持哪些文件格式？

1. 支持CAXA自有格式（.cxp、.cxe、.cxf），可完整保留工艺卡片和图形数据。

2. 可导入DXF、DWG格式的CAD图纸，方便直接利用已有设计数据。

3. 支持导入Excel表格，用于批量导入工艺数据或参数。

4. 可导出PDF、图片（BMP、JPG、PNG）等格式，便于非专业人员查看和分发。

5. 支持与CAXA电子图板（.exb）格式互换，实现图纸与工艺文件的无缝衔接。

6. 支持打印输出，可通过打印机直接输出纸质工艺卡片。

CAXA工艺图表2021最新版本如何创建工艺卡片？

1. 启动软件后，点击“新建”按钮，选择“工艺卡片”类型。

2. 从模板库中挑选合适的卡片模板，或点击“自定义模板”自行设计卡片格式。

3. 在卡片编辑区中，双击各单元格，输入工序号、工序内容、设备、工装等信息。

4. 需要绘制工序图时，点击“绘图”工具，利用直线、圆弧、尺寸标注等工具完成图形。

5. 添加特殊工艺符号，如粗糙度、形位公差、焊接符号等，可通过“符号库”快速插入。

6. 完成编辑后，点击“保存”按钮，选择保存路径和文件名，即可存储工艺卡片。

7. 若需批量创建相似卡片，可使用“复制卡片”功能，修改差异部分即可。

CAXA工艺图表2021最新版本如何导入CAD图纸？

1. 在软件菜单栏中点击“文件”>“导入”>“DWG/DXF”。

2. 在弹出的文件选择对话框中，找到并选中需要导入的CAD图纸文件，点击“打开”。

3. 系统会弹出导入设置窗口，可设置导入的图层、线型、单位等参数，点击“确定”。

4. 图纸将自动嵌入当前工艺卡片中，可拖动调整位置和大小。

5. 若需对图纸进行编辑，可右键点击图纸选择“编辑对象”，即可进入绘图模式修改。

6. 导入完成后，记得保存文件，确保图纸数据已合并到工艺文档中。

CAXA工艺图表2021最新版本如何设置打印区域？

1. 打开需要打印的工艺卡片文件，点击“文件”>“打印”或工具栏上的打印图标。

2. 在打印对话框中，选择打印机，并设置纸张大小（如A3、A4）和打印方向（横向/纵向）。

3. 点击“打印区域”下拉菜单，选择“全部”或“自定义区域”。

4. 若选择“自定义区域”，可点击“选择区域”按钮，在卡片上拖动框选需要打印的范围。

5. 设置打印份数、缩放比例等选项，点击“预览”查看打印效果。

6. 确认无误后，点击“打印”按钮即可输出纸质文档，或选择“导出PDF”保存为电子版。

CAXA工艺图表2021最新版本如何提高使用效率？

1. 熟练使用快捷键，例如Ctrl+S保存、Ctrl+Z撤销、Ctrl+C复制等，可大幅提升操作速度。

2. 利用“模板管理”功能，将常用卡片格式保存为模板，下次直接套用，避免重复设置。

3. 调用“工艺知识库”，快速查询和插入标准工艺参数，如切削用量、公差等级等。

4. 使用“数据复制”功能，将类似工序的数据复制后微调，减少重复输入。

5. 定期备份工艺文件，避免数据丢失，可设置自动保存时间间隔。

6. 参加官方培训或观看教学视频，深入掌握高级功能，如二次开发接口、批量处理等。
