《结构力学求解器在线版》即结构大师是一款简单好用的力学求解工具，帮助各位在校学生和办公认识快速求力学领域的答案部分，包括绘图、支座、荷载、计算等方面这里都有涉及，并且软件使用界面十分清爽，丝毫不会让你感觉非常的复杂，需要的用户们赶紧来下载吧。

结构力学求解器免费版下载(结构大师)最新动态

结构大师v3.4.2已全面上线，本次更新聚焦于核心求解引擎的深度优化，显著提升了大跨度桁架与刚架的计算速度与稳定性。新增的“智能荷载组合”功能，支持一键生成最不利工况，大幅缩短建模耗时。同时，针对用户反馈高频的移动端交互痛点，我们重绘了节点捕捉与约束编辑界面，操作精度与触控流畅度均获跨代升级。此外，优化了云图渲染算法，内力分布展示更细腻直观。感谢每位工程师的宝贵建议，我们正持续迭代，致力于打造更专业的掌上结构分析工具。

【软件介绍】

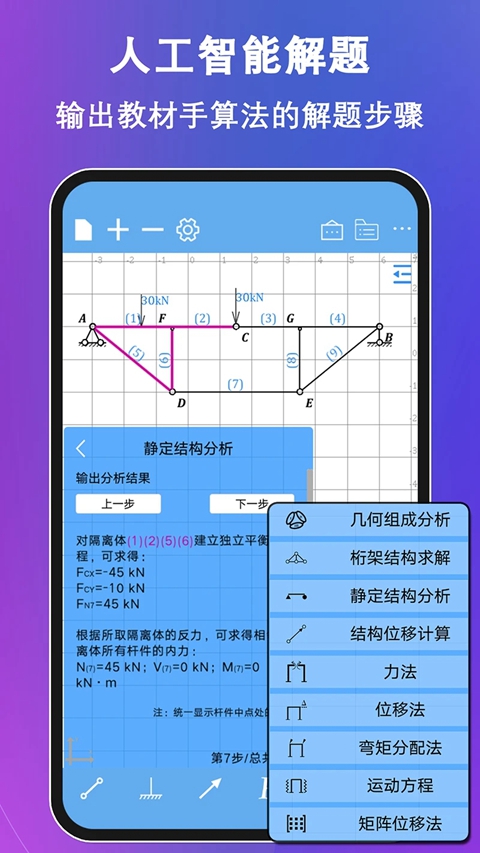

手机上进行结构分析，计算结构力学。方便简单，通过指端画线便捷的建模，流畅的体验，让结构输入变得方便。功能强大，不仅可以出内力图，还支持动力学、影响线、几何构造……独特的智能模块，利用人工智能学算法支持输出结构力学教材上手算方法（位移法、力法…）的解题步骤。如果您是结构设计人员或现场工程师，软件对结构精确建模和大型结构绘制也有很好的支持。

【结构力学求解器工程版怎么使用】

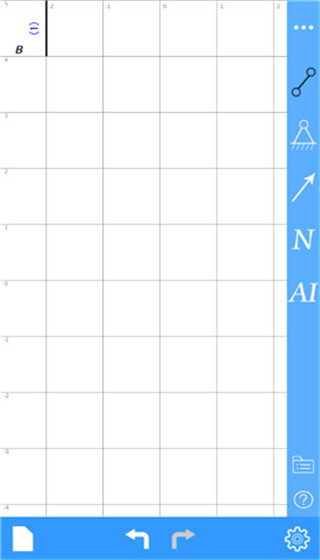

1、在本站下载结构力学求解器app，打开进入软件即可开始使用；

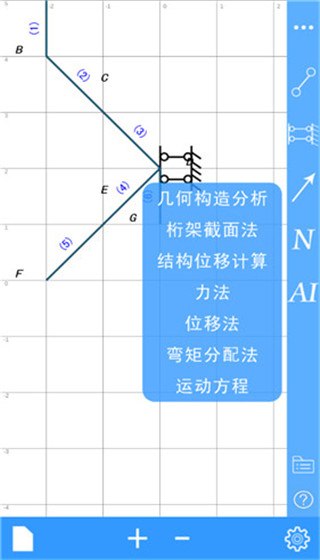

2、在这里可以选择：几何构造分析、力法、结构位移计算等；

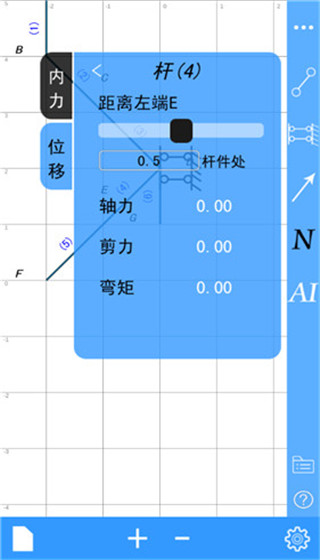

3、我们可以看到“杆”，可以进行操作轴力、剪力等。

【结构力学求解器精度功能详解】

画布灵敏度

取值范围：【0,10】

说明：手指对画布平移放缩操作的灵敏程度，数值越高越灵敏。

选中灵敏度

取值范围：【0,10】

说明：选择某个节点或杆件时的触摸范围，数值越高，节点杆件就越容易被选中。

计算精度

取值范围：【1,10】

说明：计算结构位移时辛普森积分法的等分分段数量，数值越大，则位移的计算精度越高。

本参数只适用于位移计算，对于其他模块的精度，直接在模块的主面板内部进行设置，详见各面板下的帮助教程。

输出小数位数

取值范围：【1,10】

说明：显示计算结果的小数位数，本参数为n，就表示输出为n位小数的形式，软件会对第n位小数进行四舍五入处理。

为了优化显示，本软件大部分计算结果采用的是简化精度表示方法，即比如真实结果是0.35，即使你把本参数调整为3，软件的显示结果依然还是0.35，而不是0.350。另外，如果出现一些比较小的数字（0.00XXX），软件也会自动优化它的显示位数。

本参数和右侧快捷面板里的按钮是一个参数。

内置键盘精度

取值范围：【1,10】

说明：当您使用软件内置键盘时，您可以输入一些公式（比如分数），但输入完成以后，软件会以计算结果的形式来显示该项数据，该参数就是这些结果的显示精度。本参数为n，就表示内置键盘的结果显示为n位小数的形式，当然软件本身会以float类型的最高精度保存该项数据。

绘图精度

取值范围：【1,10】

说明：软件在绘制内力位移图时的等分分段数，由于新版本已经考虑了内力值突变的情况，所以内力值突变在软件中有着非常完美的显示。该数值越高，您的内力图会显得越平滑。

一般来说，此参数设为1即可，肉眼几乎不太能分辨出精度变高的影响。只有当您的结构在画布上足够大或者您在使用包络图功能时，可能需要调节此项参数。

结构重要性系数

取值范围：大于0的正数

说明：当您使用软件工程模块的功能时，如果您直接调取截面内力，那么软件就会把截面中的内力乘以这个参数，得到实际设计值。

根据我国的《建筑结构可靠性设计统一标准》，承载能力极限状态，结构重要性系数就是指这里面的。

【结构力学求解器单元性质怎么输入】

在结构力学求解器中，输入单元性质通常有以下两种方式：

1. 通过图形界面输入

步骤一：选择单元

在软件界面中，先选中需要定义性质的单元（可通过点击单元或在结点连接关系中选择）。

步骤二：打开单元性质设置窗口

通常在菜单栏中找到“材料性质”“单元属性”或类似选项，点击进入单元性质设置界面。

步骤三：输入具体参数

在单元性质设置窗口中，输入以下常见参数：

抗拉刚度（EA）：表示单元抵抗轴向拉伸或压缩的能力，需根据材料的弹性模量和截面面积计算得出。

抗弯刚度（EI）：反映单元抵抗弯曲变形的能力，与材料的弹性模量和截面惯性矩相关。

抗剪刚度（KGA）：若考虑剪切变形影响，需输入抗剪刚度值；若忽略剪切变形，可设为“无剪切变形”。

均布质量（m）：若涉及动力分析或考虑单元自身质量，需输入单位长度的均布质量。

极限弯矩（Mu）：在进行极限荷载分析时，需指定单元的极限弯矩值。

2. 通过命令行输入

语法格式：

ECHAR, ELEMSTART, ELEMEND, EA, EI, M

其中：

ELEMSTART 和 ELEMEND 分别表示单元的起始编码和终止编码，用于批量定义多个单元的性质。

EA、EI、M 分别对应抗拉刚度、抗弯刚度和均布质量的值。

【结构力学求解器运行错误339】

结构力学求解器运行出现错误339，通常是由于系统权限或控件注册问题导致的。以下是一些常见的解决方法：

以管理员身份运行

右键点击结构力学求解器的可执行文件（如 smsolver.exe），选择“以管理员身份运行”。这可以解决因系统权限不足导致的控件注册失败问题。

手动注册控件

如果以管理员身份运行仍无法解决，可能需要手动注册相关的OCX控件。具体步骤如下：

找到结构力学求解器安装目录中的OCX控件文件（如 vsmenu61.ocx、comdlg32.ocx 等）。这些文件通常位于安装目录的 data 或 dll_ocx 子文件夹中。

将控件文件复制到系统目录：

32位系统：C:\Windows\System32\

64位系统：C:\Windows\SysWOW64\

打开命令提示符（以管理员身份运行）：按 Win+R 键，输入 cmd，然后按 Enter。

在命令提示符中，输入以下命令并回车：

bash

regsvr32 C:\Windows\System32\vsmenu61.ocx

（如果是64位系统，路径应为 C:\Windows\SysWOW64\vsmenu61.ocx）

如果提示注册成功，即可尝试重新运行结构力学求解器。

检查系统兼容性

若使用的是较新的操作系统（如 Windows 10/11），可尝试启用兼容性模式：

右键点击结构力学求解器的可执行文件，选择“属性”。

在“兼容性”选项卡中，勾选“以兼容模式运行这个程序”，并选择较早的 Windows 版本（如 Windows 7）。

点击“应用”并“确定”，然后重新运行程序。

【软件特色】

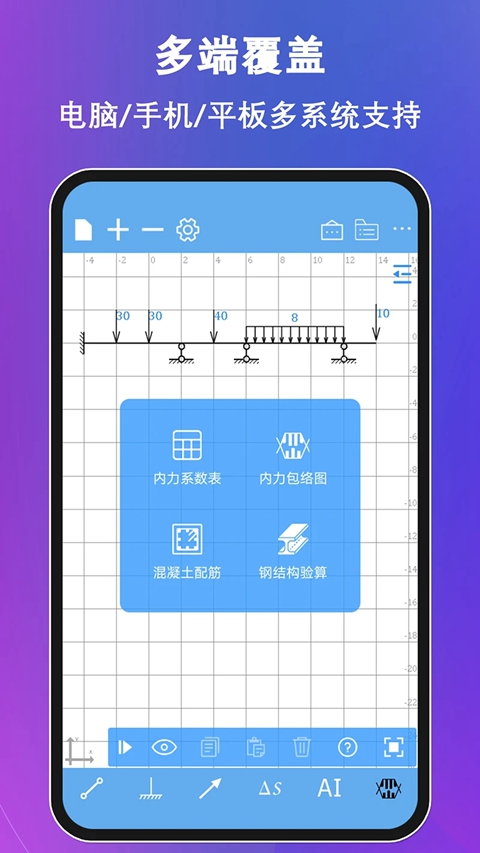

移动端专属设计：竖屏界面适配小屏手机操作，建模计算流畅便捷；横屏体验可选择结构大师HD版本。

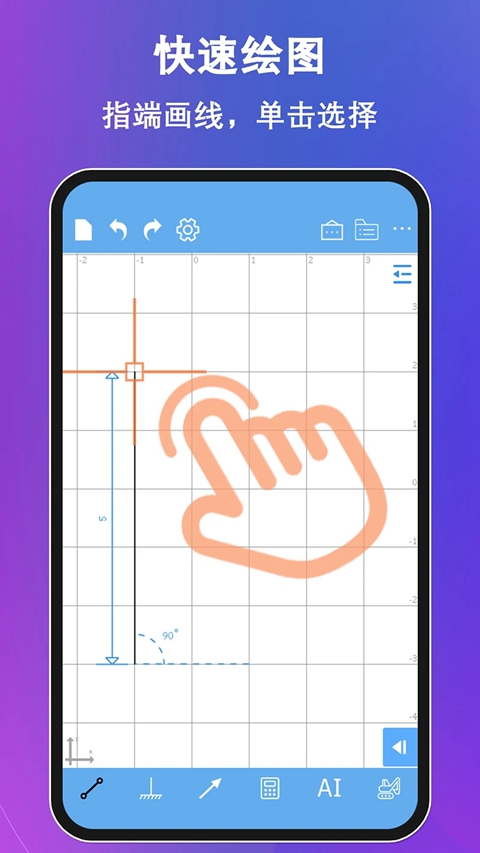

指尖快速建模：通过手指拖动画线添加杆件、支座与荷载，模型编辑灵活直观，大幅简化输入流程。

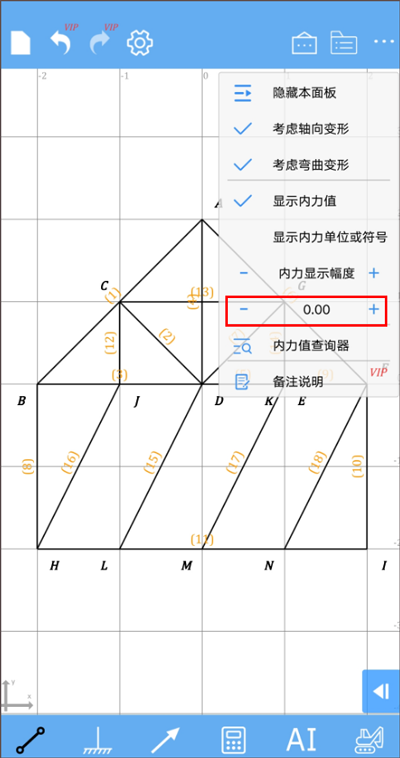

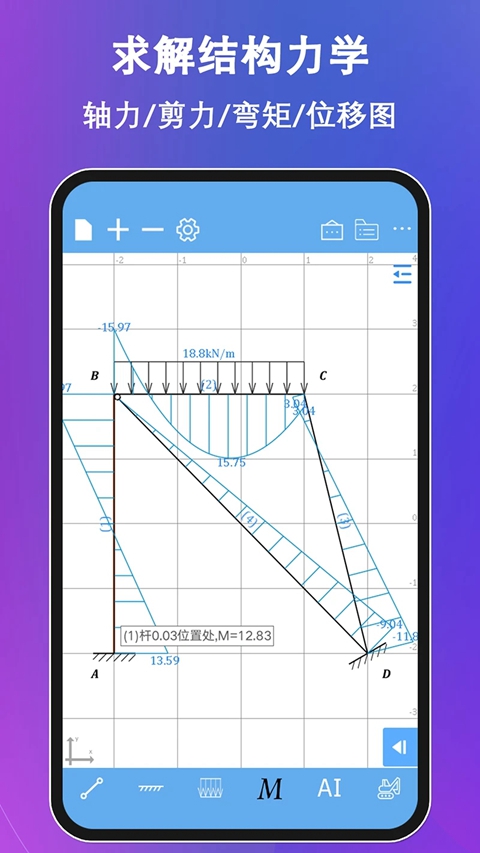

多维度力学计算：支持轴力、剪力、弯矩、位移、反力等核心参数求解，自动生成内力图、影响线等专业图表。

结构力学求解器免费版下载(结构大师)特别说明

欢迎使用结构大师v3.4.2！本版本已全面适配Win/Mac/安卓/iOS，首次启动请务必允许网络权限，否则云算例与模型库将无法加载。
【安装技巧】若遇杀毒误报，请添加信任目录；Mac用户需在“系统偏好设置-隐私与安全”中手动允许“来自互联网的App”。
【常见问题】① 模型不显示？请检查显卡驱动并开启“硬件加速”开关；② 计算报错？多为节点未完全约束，请检查支座与刚域设置；③ 结果导出失败？请先更新至最新版并清理缓存。
【核心提示】免费版支持平面杆系结构（梁、桁架、刚架）的静力分析，但暂不开放动力分析及空间结构模块。若需解锁高级功能，请勿重复下载旧安装包，直接覆盖安装即可保留历史工程。
建议每步操作后点击“自动保存”，并定期导出为.dxs格式备份。遇到崩溃时，重启软件选择“恢复上次会话”可找回未保存数据。祝您结构设计顺利！
